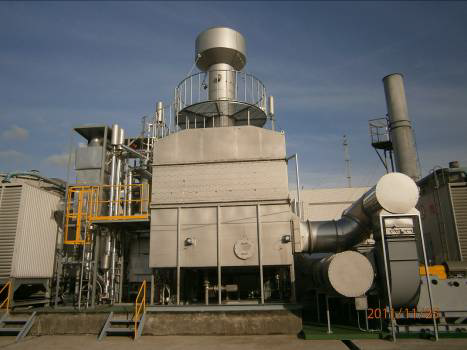

揮發性有機廢氣(VOC)經由排氣風機(Exhaust Fans)進入吸附塔 (Adsorber)底部,通過空氣分配器,將VOC廢氣均勻分配,直接向上穿透一連串的篩狀拖盤(Sieve Trays),流體化的珠狀活性碳(Beaded Activated Carbon,BAC)均勻分佈在篩狀拖盤上,逆向接觸 VOC廢氣,活性碳以可有效地自VOC廢氣中去除有機溶劑蒸氣(Solvent Vapor)。
吸附飽和的活性碳(BAC),自吸附塔最底層的拖盤掉落至底部的收集槽中,經過BAC輸送系統(Airlift Blower + Fluid Ejectors)輸送至脫附塔(Desorber)的頂部。BAC由脫附塔頂部向下流,以螺旋移動(spiral moving)的方式穿過脫附塔中段之加熱區。BAC通過加熱區時,VOC自BAC的孔洞中被脫附出來,熱氣被引進脫附塔內部,向上逆流過BAC層,攜帶已被脫附的的VOC到氧化爐(oxidizer)內,溶劑(Solvent)在氧化爐內被高溫破壞。
已經再生完成的BAC,經由BAC輸送系統送回到吸附塔頂部,流過吸附塔頂部的冷卻區段,被冷卻後繼續使用。
